Индукционная запайка

13 января 2020

Фольгирование в АлматыДанная технология предназначена для герметичной укупорки горловин пластиковой и стеклянной тары (канистр, бутылок, банок, контейнеров  и т.п.) посредством приваривания (припаивания) алюминиевой мембраны с термоклеевым покрытием к горловине тары.  Применяется при упаковке жидких и сыпучих продуктов в химическом, пищевом, фармацевтическом производстве.

Технологические преимущества данной технологии: запайка (приваривание) алюминиевой мембраны вкладыша осуществляется бесконтактно при навернутой на горловину резьбовой пробке, герметичные емкости не доставляют хлопот при хранении и транспортировке.

Преимущества применения технологии индукционной запайки с точки зрения повышения потребительских свойств товара:  герметичность упаковки, контроль первого вскрытия, надлежащий товарный вид. Применение технологии индукционной запайки – фактор успешного продвижения товара на рынке.

Кратко о технологии

На индукционную запайку (пломбирование) поступает тара заполненная продуктом и закрытая крышкой (резьбовой пробкой). В крышку предварительно установлен вкладыш для индукционной запайки. Вкладыш для индукционной запайки как правило содержит несколько слоев.
В качестве примера рассмотрим наиболее распространенный вариант разделяемого вкладыша, соединенного посредством воска :

  1. основа (картон)
  2. связующее вещество, временный адгезив (воск)
  3. алюминиевая фольга
  4.  термолак

Индукционный запайщик посредством переменного магнитного поля разогревает алюминиевую фольгу вкладыша. Фольга приваривается к горловине тары благодаря термолаку нанесенному на поверхность фольги. Слой временного адгезива (воска) разрушается.

Когда потребитель открывает крышку, фольга остается на горловине тары, а основа остается в крышке. Алюминиевая мембрана надежно приваренная к горловине обеспечивает герметичность тары и контроль первого вскрытия.

Оборудование

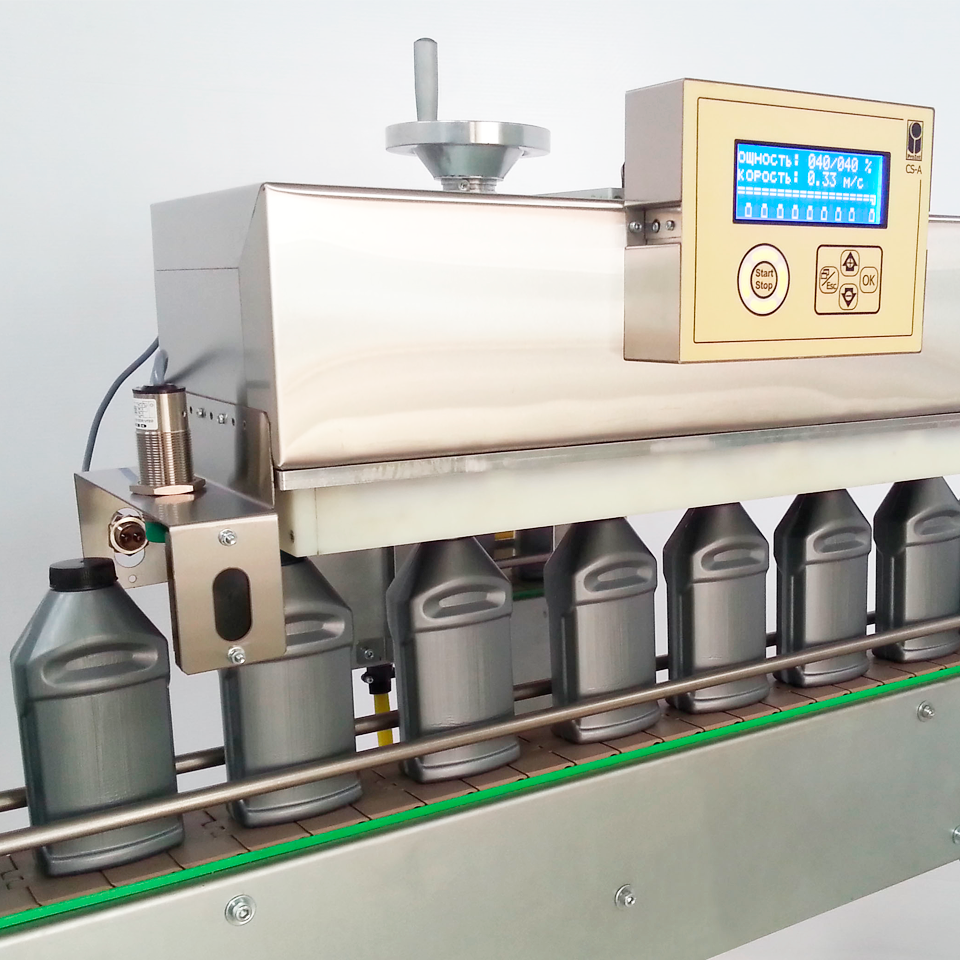

Оборудование для индукционной запайки можно разделить на полуавтоматическое и автоматическое. Полуавтоматическое оборудование предполагает присутствие оператора который управляет запуском процесса запайки или позиционирует тару. Автоматическое оборудование устанавливается над транспортером по которому перемещается тара подлежащая запайке, в этом случае постоянное внимание оператора не требуется.

Состав оборудования

Аппарат индукционной запайки обычно состоит из индукционной головки (индуктор) и силового блока (генератора). Индуктор представляет собой катушку намотанную специальным силовым проводом в магнитной системе из магнитномягкого материала. Генератор - это силовой транзисторный преобразователь содержащий систему управления с несколькими замкнутыми контурами регулирования, снабженный дисплеем для установки параметров. Дисплей также может быть выполнен в виде отдельного пульта, который может быть размещен в удобном для доступа месте. Оборудование может комплектоваться напольными и настольными штативами, устройствами диагностики и отбраковки тары.

Меры безопасности при работе с индукционными запайщиками

Необходимо помнить что переменное магнитное поле разогревает любой проводник находящийся в поле действия индукционной головки. В связи с этим необходимо избегать попадания металлических предметов и электрических устройств область действия индуктора. Это касается колец на пальцах, элементов транспортеров, инструмента,  электронных устройств (мобильных телефонов, компьютеров и прочее). Данное оборудование может также влиять на работоспособность находящихся вблизи кардиостимуляторов.

Как исключить брак?

В данном случае брак это: отсутствие фольгированной прокладки, негерметичная запайка или прожиг фольги.

Современное оборудование индукционного пломбирования снабжено средствами диагностики наличия фольги под крышкой, это позволяет отбраковать емкость у которой отсутствует фольгированный вкладыш для индукционной запайки. В полуавтоматическом режиме отбраковку осуществляет оператор, в автоматическом режиме требуется автоматическое устройство отбраковки.

Негерметичная запайка может быть связана с неровностью плоскости горловины, несоответствием термосвариваемого слоя фольги материалу горловины, неправильным выбором режима запайки,  неточным центрированием индуктора, несовершенством оборудования.

Прожиг фольги чаще всего связан с неправильным выбором режима запайки, неточным центрированием индуктора либо с несовершенством оборудования.

На протяжении цикла запайки горловина емкости должна быть параллельна плоскости индуктора и сцентрирована. Параметры запайщика должны быть подобраны для каждого диаметра фольги. При изменении расстояния от индуктора до фольги, температура разогрева фольги, а следовательно и качество запайки меняется.

Для обеспечения стабильного качества пломбирования необходимо применять оборудование с замкнутыми контурами регулирования параметров запайки, где дозируемая мощность не зависит от возмущающих факторов в виде температуры, влажности, напряжения в сети, старения элементов и пр. Такое оборудование может быть несколько дороже, однако оно обеспечивает стабильное качество в течение всего срока эксплуатации, не требует от оператора постоянного контроля напряжения в сети, и проверки качества запайки.

С целью обеспечения надежного контроля герметичности продукции на выходе производства возможно применение полуавтоматического и автоматического оборудования для контроля герметичности емкостей.

Фольгирование в Алматы
